Hapea Blitzschutzanlagen GmbH » Ihr kompetenter Partner in Sachen Blitzschutz!



Der Äußere - und der Innere Blitzschutz, isolierte und teilisolierte Systeme im Blitzschutzbau sowie Erdungen aller Art sind unsere Spezialgebiete!



Blitzschutzanlagen gliedern sich in den "äußeren" und dem "inneren" Blitzschutz.

Der äußere Blitzschutz besteht aus Fangeinrichtungen auf dem Dach, die möglichst viele Ableitungen zur Erde haben. Die Ableitungen enden in der Erdungsanlage, die aus Fundament-, Oberflächen- oder Tiefenerdern besteht.



Unter innerem Blitzschutz versteht man Maßnahmen gegen die schädlichen Auswirkungen des Blitzstromes und seiner elektromagnetischen Felder auf metallene Installationen und elektrische Anlagen in Gebäuden.



Zukünftig wird der Überspannungsschutz, also der Schutz vor Ausfall oder Zerstörung von EDV-, Kommunikations-, Mess-, Regel- oder Steuerungsanlagen an Bedeutung zunehmen.



Der Überspannungsschutz besteht im wesentlichen aus dem Potentialausgleich, der bei einem direkten Blitzschlag alle metallenen Teile des Gebäudes mit der Anlage des äußeren Blitzschutzes verbindet. Überspannungsableiter senken dann die Überspannungen ab. Für die Ein- und Ausgänge spezieller elektrischer oder elektronischer Anlagen sind jedoch noch zusätzliche Feingeräte nötig.

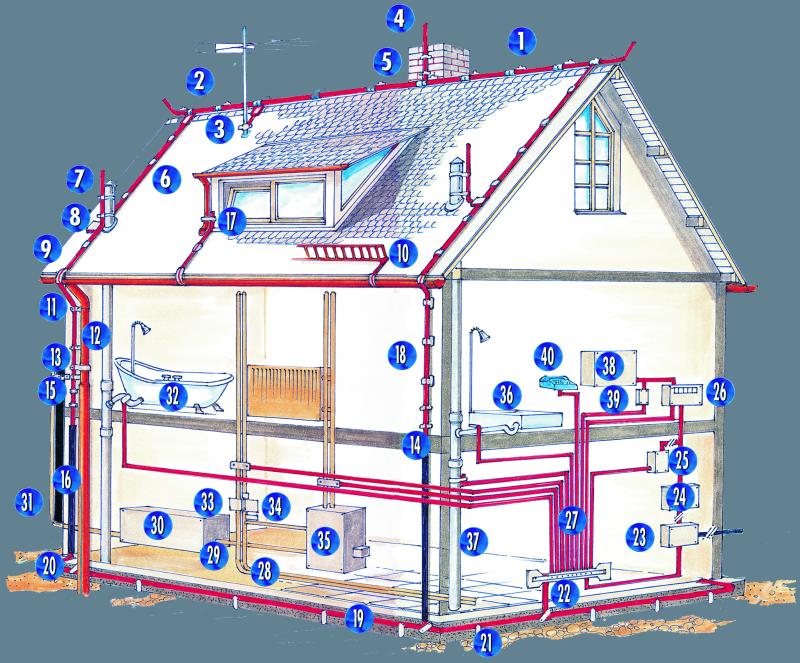

Äusserer Blitzschutz Innerer Blitzschutz

01 Firstbügel

02 Multi-Klemme

03 Erdungsrohrschelle

04 Fangstange

05 Stangenhalter

06 Dachleitungshalter

07 Rohrschelle

08 KS-Klemme einfach

09 Dachrinnenklemme

10 Schneefanggitter-Klemme

11 Wandleitungshalter

12 Regenrohrschelle

13 Funkenstrecke

14 Trenn-Klemme flach/rund

15 Flachbandhalter

16 Isolierung

17 Falzklemme

18 Blitzableiter-Draht

19 Fundamenterder/Blitzschutzerder

20 Diagonal-Kreuz-Klemme

21 Bandstahlhalter 22 Potentialausgleichsschiene

23 elektrischer Hausanschluß

24 Stromzähler

25 Überspannungsableiter

26 elektrische Verteileranlage

27 Potentialausgleichsleitung

28 Wasserversorgung

29 Gasversorgung

30 Öltank

31 Öltankentlüftung

32 Badewanne

33 Gaszähler

34 Wasserzähler

35 Zentralheizung

36 Dusche

37 Wasserentsorgung

38 elektronisches Gerät

39 Überspannungsfeinschutz

40 Telefonanlage
